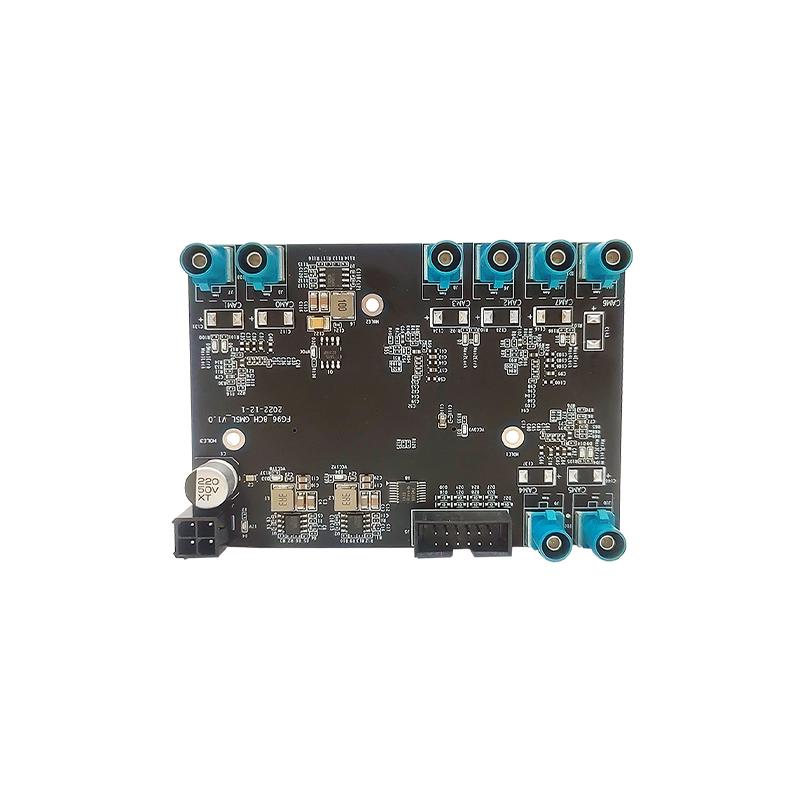

Jetson AGX Orin 8CH GMSL2 カメラ アダプター ボード

Camera Adapter Board for NVIDIA Jetson AGX Orin
Camera Adapter Board for NVIDIA Jetson AGX Orin
Camera Adapter Board for NVIDIA Jetson AGX Orin
Camera Adapter Board for NVIDIA Jetson AGX Orin

Jetson AGX Orin 8CH GMSL2 カメラ アダプター ボード

  • ブランド

    SGWRD

  • モデル

    SG8A-ORIN-GMSL2

  • 製品カテゴリー

    Adapter Board

  • コネクタ

    1x120Pin High-density connectors

  • 動作温度範囲

    -20°C～+85°C

  • 寸法

    104mm*74mm

  • 適応キット

    Jetson AGX Orin/Xavier

  • カメラコネクタ

    Fakra Z Code

  • カメラ入力

    Camera*8(GMSL2/GMSL1)

  • デシリアライザー

    MAXIM(ADI) MAX9296A*4

  • 重さ

    50g

  • トリガーイン

    12Pin Sync In
今すぐ問い合わせる
今すぐ購入



Jetson AGX Orin 8CH GMSL2 カメラ アダプター ボード

  • 概要
SG8A-ORIN-GMSL2アダプタ ボードは、最大 8 台のカメラを Jetson AGX Orin/Xavier モジュールに接続でき、NVIDIA Jetson AGX Orin/Xavier 開発キットと完全に互換性があります。GMSL カメラにはさまざまなタイプがあるため、アダプタ ボードはさまざまな周波数で適応的に操作できます。つまり、ソフトウェア構成によって GMSL1 と GMSL2 の両方のプロトコル インターフェイスと互換性があります。GMSL カメラは PoC (Power over Coax) によって電源が供給されるため、すべてのデータ、制御信号、および電力は 50 オームの同軸ケーブルを介して送信され、カメラのケーブル ルーティングが柔軟になり、自動車アプリケーションに簡単にインストールできます。

  • アダプタープレート機能
  • NVIDIA Jetson AGX Orin/Xavier 開発キットのサポート
  • NVIDIA JetPack SDKのさまざまなバージョンと互換性があります
  • 最大8台のGMSLカメラをサポート
  • 同期トリガーのサポート
  • カメラは最大15メートルまで送信可能

  • アダプタープレートの使用手順

SG8A-ORIN-GMSL2アダプタ ボードのドライバ パッケージは特定の Jetson Linux バージョンで開発されているため、ドライバをインストールする前に Jetson Linux バージョンが一致していることを確認する必要があります。一致していない場合は、システムを再フラッシュする必要があります。そうしないと、ドライバをインストールした後にシステムが起動しなくなります。NVIDIA Jetson AGX Orin/Xavier は、SDK マネージャと Flash.sh スクリプトを使用した 2 種類のフラッシュをサポートしています。

  • 準備が必要
  • NVIDIA Jetson AGX Orin/Xavier 開発キット
  • Ubuntu 18.04/20.04 を搭載したコンピューター
  • USB TYPE-Cデータケーブル1本



  •  GMSL2リピーター
製品名 説明 写真

SG2-BP0102-GMSL2 GMSL2リピーター

 GMSL2 リピーターは、1 つの GMSL2 入力と 1 つの GMSL2 出力を実現し、伝送距離を延長できます。


  •  同軸ケーブル
製品名 仕様 写真

ダブルメスミニファクラ同軸ケーブル

4-in-1
    1.  ミニファクラ
    2.  4 in 1
    3.  長さ0.5 メートル
    4.  女性から女性へ

オスとメスのミニファクラ同軸ケーブル

4-in-1
    1. ミニファクラ
    2.  4 in 1
    3.  長さ0.5 メートル
    4.  男性から女性へ

ダブルメスカメラ同軸ケーブル
    1. 長さ2〜20メートル
    2.  女性から女性へ
    3.  IP67防水

オスとメスのカメラ同軸ケーブル
    1. 長さ2〜10メートル
    2.  男性から女性へ
    3.  IP67防水






  •  データシート



  •  その他の技術文書
1. SerDes 構成ファイル。
2. 3D STP ファイル
3. APIインターフェースが内部パラメータを読み取る方法。
さらに詳しい資料を入手するには、クリックしてメールを送信してください。
